大型温度表示器 ST-MU-TCP100R (J/K/Pt100入力/文字高100mm)
クリックすると縮小します
画像をクリックすると拡大します

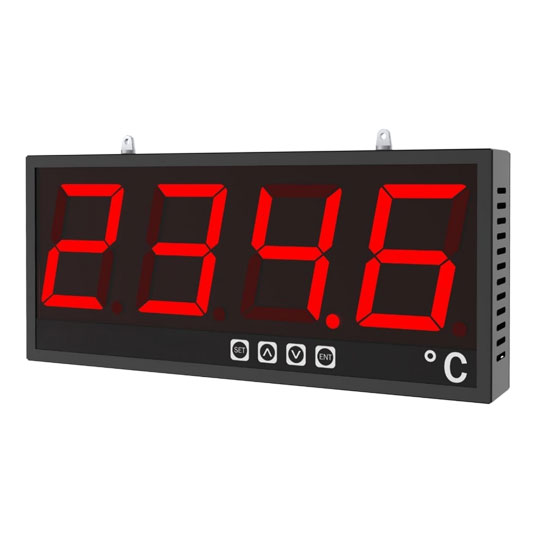

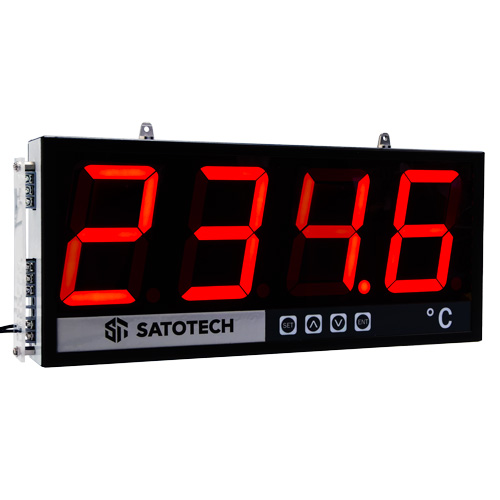

壁掛式・大型デジタル温度計。
文字高100mmの高輝度赤色LEDを採用。
約30m先からでも視認可能。
J/K熱電対・測温抵抗体Pt100入力に対応。
警報リレー接点1ch搭載。
設定温度に応じた機器制御やアラーム出力が可能。
生産現場の確実な温度管理をサポートします。
【サイズ】幅392×高さ165×奥行55mm
送料/代引手数料無料 本体のみ
注文FAX
問い合わせる
見積を依頼
注文FAX
問い合わせる
見積を依頼
| 製品名 | 価格 |
|---|---|
|
商品コード CPM-010-02
サトテック 大型表示器 ST-MU-TCP100R (J/K/PT100入力/文字高100mm)
※温度センサは別途ご用意ください
納期を確認下さい
|
税別 94,800円 （税込 104,280円） |
温度センサ（熱電対・測温抵抗体）はこちら
大量注文の対応可能。1本からでもオーダーメイド可能
特長
- ■ 文字高100mmの大型高輝度赤色4桁7セグメントディスプレイを採用しており、約30mの距離からでも抜群の視認性を実現
- ■ 温度センサー入力は、J/K型熱電対および白金測温抵抗体（Pt100）の両方に対応

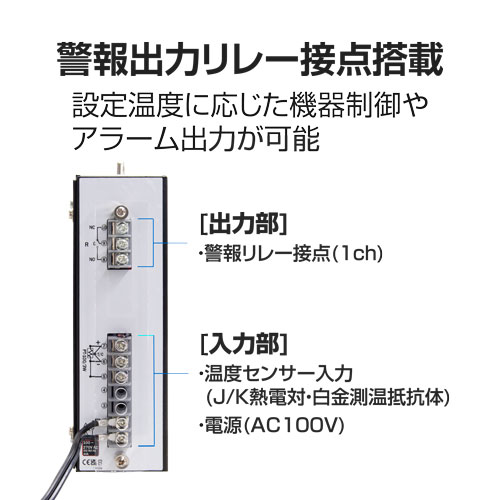

- ■ 警報出力リレー接点（1ch）を標準で備えており、ヒーターのON/OFFやブザーの作動など、設定温度に応じた制御が可能
- ■ 運用に合わせて、低温警報、高温警報、範囲内/外警報、加熱/冷却動作など多彩な警報モードを選択可能
- ■ 温度表示のズレを最大±25の範囲で補正できる温度オフセット機能を搭載
- ■ 設置が容易な壁掛式デザインを採用
仕様
| 入力タイプ | タイプ | 表示範囲 | 分解能 |
|---|---|---|---|
| J熱電対 | 0 ℃ ～ 600 ℃ | 1 ℃ | |
| K熱電対 | 0 ℃ ～ 1200℃ | 1 ℃ | |
| Pt100 | -99 ℃ ～ 400℃ | 1 ℃ | |
| PT.1（Pt100） | -99.9 ℃ ～ 400.0℃ | 0.1 ℃ | |
| 表示精度 | ±1% of FSD（フルスケールに対して） | ||
| サンプリング時間 | 600 ミリ秒 | ||
| CJC（冷接点補償）誤差 | ±2 ℃ | ||
| 電源供給電圧 | 100 V AC, 50-60 Hz | ||
| 消費電力 | 3 VA | ||
| ディスプレイ | 4インチ 高輝度赤色 4桁 7セグメントディスプレイ | ||
| リレー出力 | 1 ch | ||
| 入力端子台サイズ | M3.5 | ||
| 動作環境 | 0 ℃ ～ 55 ℃、最大95 %RH（結露なきこと） | ||
| 重量 | 2000 g（本体のみ） | ||
| 標準付属品 | 電源コード 3m
※ 温度センサーは別途ご用意ください。 | ||

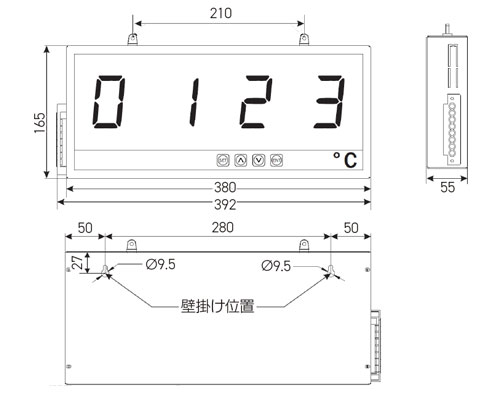

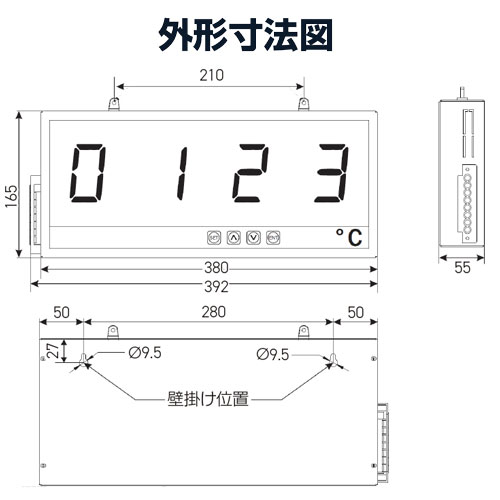

外形寸法図

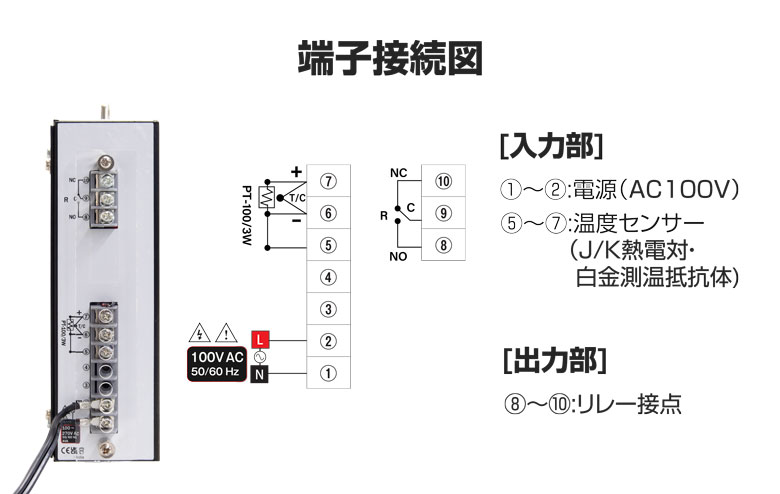

端子接続図
