HIKMICRO 常時監視用サーモグラフィカメラ HM-TD3028Tシリーズ【正規代理店】
クリックすると縮小します
画像をクリックすると拡大します
校正書類の発行可:有償
設備の「常時監視」に / 高精度・リアルタイムで測定できる
超小型赤外線サーモグラフィキューブカメラ
正規代理店 安心のアフターサービス！
本体3年保証、赤外線素子10年
■温度測定範囲：-20℃～550℃
■精度：最大±2℃、±2%
■赤外線解像度：256×192(49,152pixel)
■可視光解像度：2688×1520(4MP)
■高温アラーム機能付き
大量注文もお任せ！お見積りはお気軽にお問い合わせください！
送料/代引手数料無料 本体のみ
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 熱画像解像度 | 計測温度範囲 | 視野角 | 価格 |
|---|---|---|---|---|
|
商品コード OTG-026-03
設置型常時監視用サーモグラフィキューブカメラ HM-TD3028T-2/Q(B) HIKMICRO 正規代理店（安心サポート）
※品番：HM-TD3028T-2/Q(B)
即納
|
256×192 | -20℃～550℃ | 90°×64.2° |
税別 194,000円 （税込 213,400円） |
|
商品コード OTG-026-04
設置型常時監視用サーモグラフィキューブカメラ HM-TD3028T-3/Q(B) HIKMICRO 正規代理店（安心サポート）
※品番：HM-TD3028T-3/Q(B)
即納
|
256×192 | -20℃～550℃ | 50°×37.2° |
税別 194,000円 （税込 213,400円） |
商品コード VSD-008-01
カメラ用天吊り/壁取付金具 DS-1299ZJ 設置型常時監視用サーモグラフィ用
※最大耐荷重：約2kg
即納
オプション品
|
税別 8,800円 （税込 9,680円） |
|||
商品コード VSD-008-11
カメラ用天吊り金具 DS-1297ZJ-ES（伸縮タイプ）設置型常時監視用サーモグラフィ用
※270mm～400mmで伸縮可能 最大耐荷重：約2kg
即納
オプション品
|
税別 17,000円 （税込 18,700円） |
|||
商品コード VSD-008-31
カメラ用取付角度調整金具 DS-2920ZJ 設置型常時監視用サーモグラフィ用
※耐荷重：約400g
即納
オプション品
|
税別 18,500円 （税込 20,350円） |
|||
商品コード VSD-008-41
カメラ用取付角度調整金具 DS-2924ZJ 設置型常時監視用サーモグラフィ用
※※最大耐荷重：約1kg
即納
オプション品
|
税別 6,800円 （税込 7,480円） |
|||
|
商品コード VAP-212KP10-02
ACアダプター AP-212KP10
即納
オプション品
|
税別 5,000円 （税込 5,500円） |
|||
特長
HIKMICRO サーモグラフィキューブカメラは非接触/常時監視で
温度測定でき、測定対象の通常動作を妨げず効率的
可視化された温度測定は問題を再認識でき、早期解決に
画面全体の温度分布を測定するので、
視野が広くカバー範囲も大きいので低コストで設置
詳細な本体設定と、高温/低温/温度差など
柔軟なアラーム設定で多様な検知方法に対応可能
使用シーン
電気機器の検査、建物の断熱性、HVACシステム、冷凍設備を検査。
冷暖房空調設備業者の必需品
電力線、治金、ガス・石油、地熱、工場、建設パイプライン、基板、エンジン等
仕様
| 品番 | HM-TD3028T-2/Q(B) | HM-TD3028T-3/Q(B) |
|---|---|---|
| サーマルモジュール | ||
| 画像解像度 | 256 × 192 (49 152 画素) | |
| NETD（温度分解能） | < 40 mK (@ 25 ℃, F#=1.0) | |
| ピクセル間隔 | 12 μm | |
| 測定波長 | 8 ～14 μm | |
| 焦点距離 | 2.1 mm | 3.6 mm |
| フォーカスモード | アサーマル(温度無依存) | |
| FOV (視野角) | 90° × 64.2° (H×V) | 50° × 37.2° (H×V) |
| IFOV(瞬時視野角) | 5.71mard | 3.33mard |
| フレームレート | 25Hz | |
| 絞り | F1.0 | |
| 最短撮影距離 | 0.1m | 0.3m |
| 温度測定距離 | 物体サイズ0.2m x 0.2mで7m
物体サイズ0.5m x 0.5mで17.5m |
物体サイズ0.2m x 0.2mで12m
物体サイズ0.5m x 0.5mで30m |
| 光モジュール | ||
| イメージセンサー | 1/5” プログレッシブスキャン CMOSセンサー | |
| 可視光解像度 | 2688 × 1520(4MP) | |
| 焦点距離 | 1.4 mm | |
| 最小照度 | 0.06 Lux @ (2.2, AGC起動)，0 Lux(IR) | |
| FOV (視野角) | 96.9° × 77.2° (H×V) | |
| 絞り | F 2.2 | |
| 画像表示 | ||
| 画像モード | サーマル/可視光線/融合 | |
| ズーム | ×2、×4 | |
| 画像表示 | ||
| メインストリーム | サーマルチャンネル: 25 fps (1280 × 960)
可視光チャンネル: 25 fps (2688 × 1520) | |
| サブストリーム | サーマルチャンネル: 25 fps (704 × 576)
可視光チャンネル: 25 fps (704 × 576) | |
| 画像補正 | 3D DNR, EIS | |
| 画像設定 | 回転モード、明るさ、コントラスト、AGCはクライアントソフトウェアまたはWebブラウザで調整可能 | |
| 圧縮規格 | ||
| ビデオ圧縮 | H.264 (ベースライン/メイン/ハイプロファイル) /MJPEG/H.265 | |
| ビデオビットレート | 256Kbps～16Mbps | |
| スマート機能 | ||
| 測定温度範囲 | -20°C ～ 150°C
0°C ～ 550°C | |
| 温度精度 | 最大 (± 2°C、± 2%) | |
| 温度測定ルール | 現在値/最大値/最小値
スポット 10点 / エリア 10点 / ライン 1点 | |
| ネットワーク | ||
| アラームトリガー | ビデオ改ざんアラーム、ネットワーク切断、IPアドレス競合、不正ログイン、HDDフル、HDDエラー | |
| プロトコル | IPv4/IPv6、HTTP、HTTPS、802.1x、Qos、FTP、SMTP、UPnP、SNMP、DNS、DDNS、NTP、RTSP、RTCP、RTP、TCP、UDP、IGMP、ICMP、DHCP、PPPoE、Bonjour | |
| 一般的な機能 | ワンキーリセット、ハートビート、ミラー、パスワード保護、プライバシーマスク、ウォーターマーク、IPアドレスフィルター | |
| インターフェース | ||
| 通信インターフェース | 1、RJ45 イーサネット ポート、10M/100M/1000M 1、RS-485 インターフェイス | |
| アラーム | 2 チャンネル リレー出力、設定可能なアラーム応答アクション
※インターフェースは受注生産で入出力を各1チャンネルに変更可能 | |
| サーモグラフィック統合 | ||
| 外部光学補正 | 熱光学透過率と外部光学温度の手動入力をサポート
校正係数の計算をサポート | |
| サーモグラフィルールの温度情報 | リアルタイム出力(間隔：500ms) | |
| 画像の温度情報 | リアルタイム出力(デフォルト： 4 fps、フレームあたり 32 ビット × 640 × 512、16ビットと32ビットが選択可能) | |
| 熱画像キャプチャ | 32ビット 160×120 | |
| メタデータ出力 | 最大25 fps (16 ビット 256 × 192) | |
| システム機能 | ||
| 点灯 | 〇 | |
| 全般 | ||
| 言語 | 日本語・英語・中国語 (繁体字)・韓国語・ロシア語・エストニア語・ブルガリア語・ハンガリー語・ギリシャ語・ドイツ語・イタリア語・チェコ語・スロバキア語・フランス語・ポーランド語・オランダ語・ポルトガル語・スペイン語・ルーマニア語・デンマーク語・スウェーデン語・ノルウェー語・フィンランド語・クロアチア語・スロベニア語・セルビア語・トルコ語・タイ語・ベトナム語・ラトビア語・リトアニア語・ポルトガル語 (ブラジル)・ウクライナ語 | |
| 電源供給 | 12 VDC, 最大 5 W
PoE (802.3af, class 2) | |
| 作動温湿度 | 温度：-20℃ ～60℃
湿度：95％RH以下 | |
| 保護レベル | IP67 | |
| 重量 | 約335 g(電池含む) | |
| 寸法 | 56 mm × 38.9 mm × 111.2 mm | |
※メーカーの生産時期により、色・デザインが掲載品と多少が異なる場合がございますので、あらかじめ御了承下さい。

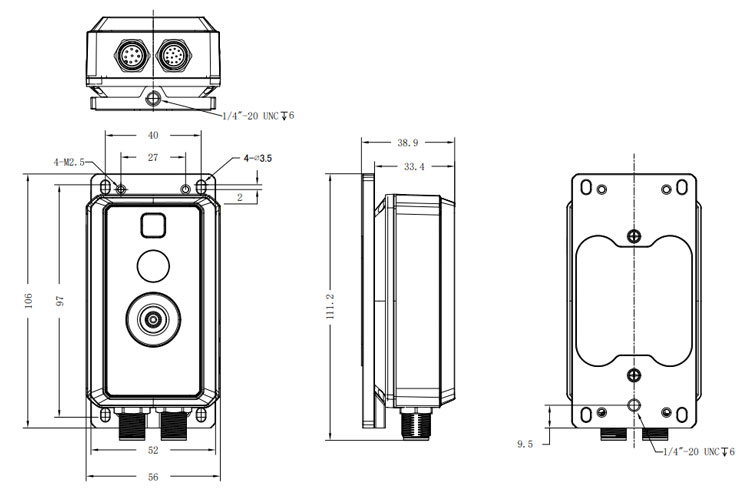

外形寸法図
サーモグラフィの温度分解能について
NETDは「Noise Equivalent Temperature Difference」の略で、「温度等価ノイズ差」を意味します。
どれだけ小さな温度差を検出できるかを表す指標です。
(例)
・NETD：40mK（ミリケルビン）⇒0.04℃の温度差を区別できる
・NETD：50mK（ミリケルビン）⇒0.05℃の温度差を区別できる
NETDの数値が小さいほど、より小さな温度の変化を検出可能です。
オプション

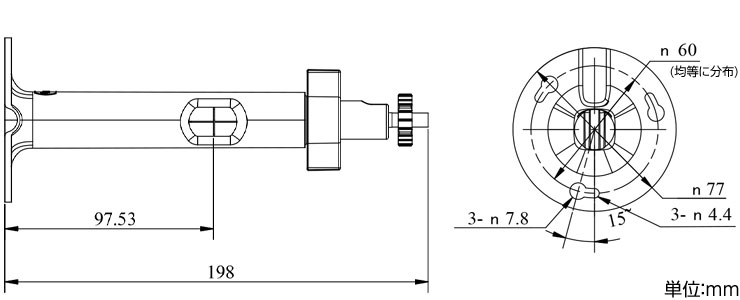

| カメラ用天吊り/壁取付金具 | |
|---|---|
| 品番 | DS-1299ZJ |
| 特長 | ■ 表面溶射処理を施したアルミニウム合金素材 / ■ ケーブル穴を内蔵したデザイン / ■ 取り付け角度調整可能 |
| 材質 | アルミニウム合金 |
| サイズ | ⌀77 mm × 198 mm |
| 外形寸法 |  |
| 重量 | 約200 g |
| 注意事項 | 本製品は平らな壁に取り付け、壁はカメラと取付金具の総重量の少なくとも3倍の重量を支えることができる必要があります。屋外での使用には別途防水ゴムが必要です。最大耐荷重は約2kgです。 |

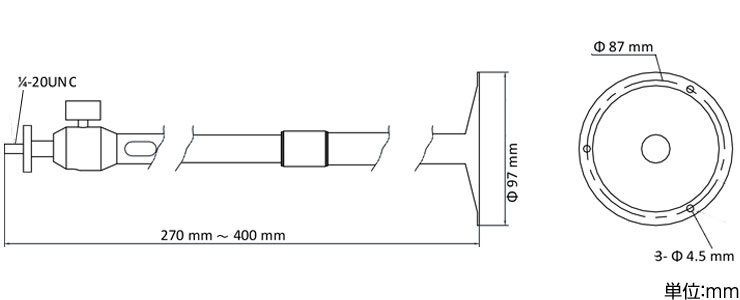

| カメラ用天吊り金具（伸縮タイプ） | |
| 品番 | DS-1297ZJ-ES |
| 特長 | ■ 表面溶射処理を施したアルミニウム合金 / ■ 270mmから400mmまで伸縮可能 / ■ 屋内と屋外の両方に適用可能 |
| 材質 | アルミニウム合金 |
| サイズ | ⌀97 mm × 270 mm ～ 400 mm |
| 外形寸法 |  |
| 重量 | 約500 g |
| 注意事項 | 本製品は平らな壁に取り付け、壁はカメラと取付金具の総重量の少なくとも3倍の重量を支えることができる必要があります。屋外での使用には別途防水ゴムが必要です。最大耐荷重は約2kgです。 |

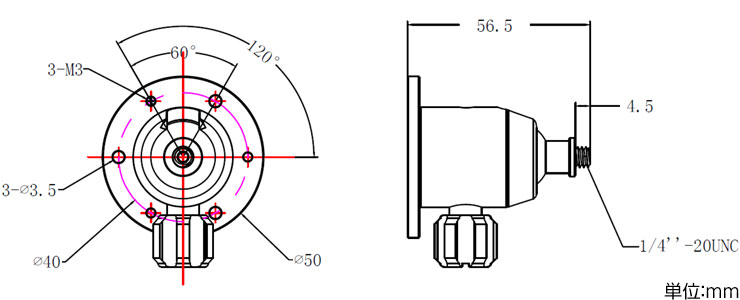

| カメラ用取付角度調整金具 | |
| 品番 | DS-2920ZJ |
| 特長 | 取り付けが簡単。サーモグラフィキューブカメラと温度スクリーニングセパレートカメラ用 |
| 材質 | アルミニウム合金 |
| サイズ | ⌀50 mm × 56.5 mm |
| 外形寸法 |  |
| 重量 | 約90 g |
| 角度調整 | パン: 360° 傾斜: 90° |
| ブラケット取付穴 | 3-M3（ねじ）/3-⌀3.5（通し穴） |
| デバイス取付穴 | 1/4" - 20UNC |
| マウント | ウォールマウント |
| 付属品 | 取扱説明書、L型2.5 mm六角レンチ× 1 |
| 耐荷重 | 約400 g |
| 適用範囲 | サーモグラフィックキューブカメラおよび温度スクリーニング分離型カメラと互換性があります。 |

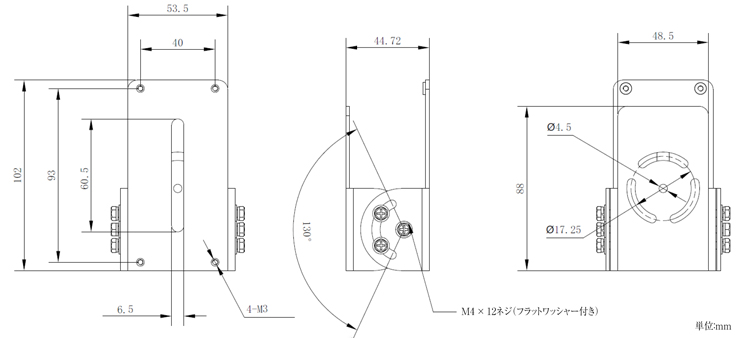

| カメラ用取付角度調整金具 | |
| 品番 | DS-2924ZJ |
| 特長 | 取り付けが簡単。サーモグラフィキューブカメラ用 |
| 材質 | アルミニウム合金 |
| サイズ | 53.5 mm × 102 mm × 44.7 mm |
| 外形寸法 |  |
| 重量 | 約253 g |
| 角度調整 | 傾斜: ±30° |
| ブラケット取付穴 | ⌀4.5（通し穴） |
| デバイス取付穴 | 4-M3（ねじ）/ ⌀6.5（通し穴） |
| マウント | ウォールマウント |
| 耐荷重 | 約1000 g |
| 適用範囲 | サーモグラフィックキューブカメラと互換性があります。 |
