圧縮用小型ロードセルタイプデジタルフォースゲージHJ-DFS-XBシリーズサトテック

クリックすると縮小します

画像をクリックすると拡大します

コイン型で狭い隙間にも挿入可能な圧縮用小型ロードセルを備えたデジタルフォースゲージ。
先端の突起部分に圧縮力をかけて測定します。
最大5kN(5000N)までの圧縮測定に対応。
ロードセルを製造ラインや機器に組み込むことで現場での日常検査業務が簡単に信頼性高く行えます。
■最大荷重500N、1000N、5000Nの3機種をラインアップ
■測定精度: ±1.0%F.S.
■圧縮力のみ測定可能
■ケーブル長：約2m
■データ取り込み、自動グラフ描画、出力が可能な無償PCソフト付

大量注文もお任せ！お見積りはお気軽にお問い合わせください！荷重測定の専門スタッフにご相談ください。

送料/代引手数料無料本体のみ

注文FAX

問い合わせる

見積を依頼

製品名	最大荷重	最小分解能	価格
商品コード HFG-010-34 即納圧縮用小型ロードセルタイプデジタルフォースゲージHJ-DFS-XB500 (コイン型ロードセル) サトテック `※無料ソフトウェア付属、多様なアタッチメント対応`	500N	0.1N	税別 93,000円（税込 102,300円）
商品コード HFG-010-35 即納圧縮用小型ロードセルタイプデジタルフォースゲージHJ-DFS-XB1K (コイン型ロードセル) サトテック `※無料ソフトウェア付属、多様なアタッチメント対応`	1000N	0.2N	税別 93,000円（税込 102,300円）
商品コード HFG-010-37 即納圧縮用小型ロードセルタイプデジタルフォースゲージHJ-DFS-XB5K (コイン型ロードセル)サトテック `※無料ソフトウェア付属、多様なアタッチメント対応`	5000N	2N	税別 98,000円（税込 107,800円）

小型圧縮用ロードセルタイプデジタルフォースゲージHJ-DFS-XBシリーズのカタログ

特長

圧縮専用小型ロードセルを備えたモデル（最大荷重500N/1000N/5000N）

最大荷重500N、1000N、5000Nの3機種をラインアップ。
測定ニーズに応じたレンジをご選択いただけます。
フルスケール精度は ±1.0%と優れています。

設備や機器に固定して組み込むことができるロードセル

コイン型で狭い隙間にも挿入可能な圧縮用小型ロードセル。

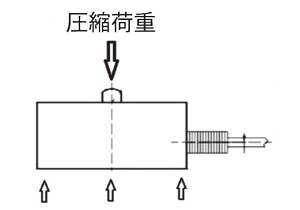

先端の突起部分に圧縮力をかけて測定します。
ロードセル背面には、M3サイズのネジ穴が3箇所あり、製造ラインなどの設備や機器に固定して組み込むことが可能です。
ロードセルは薄いため、例えば2つのスポット溶接チップの間に小さな開口荷重を挟むことができます。

多機能

・測定単位：mN、N、kN(※レンジにより選択できる単位は異なります)
・ピークホールド機能
・OK/NG判定
・メモリ保存（500ピーク値データ）
・自動電源オフ機能
・風袋調整
・オーバーロード警告
・機器診断

長時間駆動

駆動時間は約30時間。内蔵ニッケル水素充電池に約8時間で満充電。

PCソフト付き(無償ダウンロード)

本体を付属USBケーブルでパソコンに接続して荷重測定することで、トラック測定値が記録され、グラフ作画が自動で行われます。
測定値はTXTやCSVでエクセルなどに簡単に出力ができます。
作画されたグラフもJPG、PNGで画像出力が可能です。
ソフトメニューは日本語表示が可能で、日本語取扱説明書も付属しています。
報告書などの作成に、是非ご利用ください。

仕様

型式	HJ-DFS-XB500	HJ-DFS-XB1K	HJ-DFS-XB5K
レンジ（最大荷重）	500N	1000N	5000N
最小分解能	0.1N	0.2N	2N
精度	±1.0% F.S.
荷重方向	圧縮のみ
ケーブル長	2m
機能	ピークホールド機能内部メモリ（500ピーク値データ）自動電源オフ機能 OK/NG判定風袋調整単位選択：mN, N, kN (※レンジにより選択できる単位は異なります) オーバーロード警告機器診断
画面表示更新	10回/秒
ピーク値測定サンプリング速度	10回/秒
サンプリング速度	4,000回/秒
バッテリー駆動時間	約30時間（約8時間満充電）
オーバーロード警告	定格約120%(メッセージ表示、ビープ音)
画面解像度	128x64（LCDディスプレイ・バックライト）
操作温度	15℃ ~ 35℃
保管温度	0℃ ~ 40℃
基点変化	± 0.04% F.S./℃
出力ポート	USB、RS-232
出力パラメーター	データビット8ビットスタートビット1ビットストップビット1ビットパリティビットなし転送速度38,400bps
スタンド取付穴	M3xL5x4か所、M5（10-32）xL6x2か所
本体重量	約450g（アタッチメント除く）
標準付属品	本体小型圧縮用ロードセルロードセル用取付ネジ×3 ACアダプター USBケーブル（電源用、データ転送用） M3取付ネジ×4 キャリングケース日本語取扱説明書

外形寸法図

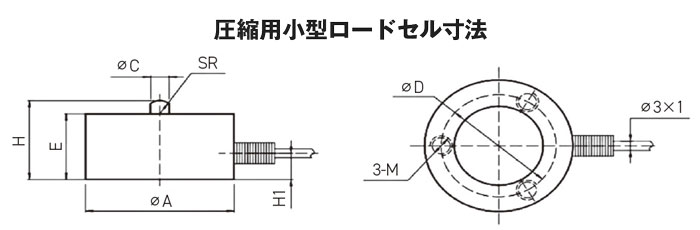

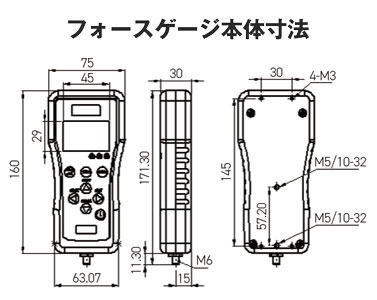

フォースゲージ本体寸法圧縮用小型ロードセル寸法

	φA	φC	φD	H	E	M	H1	SR
500N～1kN	20	2.6	15.5	12	10	M3	4.5	2.6
5kN	20	6	15.5	12	10	M3	4.5	4

基本単位：mm

デジタルフォースゲージHJ-DFSシリーズ内容

シリーズ	HJ-DFS	HJ-DFS-X	HJ-DFS-XL	HJ-DFS-XM	HJ-DFS-XB	HJ-DFS-XP
写真
タイプ	ロードセルなし	標準ロードセル	S字ロードセル	小型S字ロードセル	圧縮用小型ロードセル	スポーク型ロードセル
