HIKMICRO ハンディサーモグラフィカメラ M11/ M11W/ M20/ M20W/ M30/ M60 (M10後継機種/Wi-Fi機能付) 正規代理店
クリックすると縮小します
画像をクリックすると拡大します
コンパクトで使いやすいハンディサーモグラフィカメラ
光学カメラと赤外線カメラの両方を搭載
■3.5インチ LCDタッチスクリーン
■測定温度範囲 : -20℃～650℃(M60)
-20℃～550℃(M11,M11W,M20,M20W,M30)
■熱画像解像度：最大640×480 ※機種による
■マニュアルフォーカス
■4つの画像モード
■Wi-Fi接続でモバイル端末に画像転送可能
■分析ソフトウェア付
■動画記録機能つき
迅速なトラブル解決に！
正式代理店です。安心のアフターサービス！
注文FAX
各種お問合せ
見積依頼
校正付見積依頼
| 製品名 | 熱画像解像度 | 計測温度範囲 | 視野角 | 価格 |
|---|---|---|---|---|
|
商品コード OTG-005-03
HIKMICRO ハンディサーモグラフィカメラ M11(M10の後継機種)
※品番：HM-TP21S-7QF/W-M11
即納
本体保証つき
|
192×144 | -20～550℃ | 18.75°×14.1° |
税別 160,000円 （税込 176,000円） |
商品コード OTG-005-02
HIKMICRO ハンディサーモグラフィカメラ M11W (ワイド視野)
※品番：HM-TP21S-3AQF/W-M11W
即納
本体保証つき
|
192×144 | -20～550℃ | 37.2°×27.8° |
税別 136,000円 （税込 149,600円） |
商品コード OTG-005-12
HIKMICRO ハンディサーモグラフィカメラ M20
※品番：HM-TP22-7QF/W-M20
即納
本体保証つき
|
256x192 | -20～550℃ | 25°×18.8° |
税別 270,000円 （税込 297,000円） |
商品コード OTG-005-11
HIKMICRO ハンディサーモグラフィカメラ M20W (ワイド視野)
※品番：HM-TP22-3AQF/W-M20W
即納
本体保証つき
|
256×192 | -20～550℃ | 50°×37.2° |
税別 227,000円 （税込 249,700円） |
商品コード OTG-005-21
HIKMICRO ハンディサーモグラフィカメラ M30
※品番：HM-TP23-10VF/W-M30
即納
本体保証つき
|
384x288 | -20～550℃ | 37.5°×28.5° |
税別 450,000円 （税込 495,000円） |
商品コード OTG-005-31
HIKMICRO ハンディサーモグラフィカメラ M60
※品番：HM-TP26-15QF/W-M60
本体保証つき
|
640x480 | -20℃～650℃ | 41.9°×33.3° |
税別 630,000円 （税込 693,000円） |
商品コード OTG-007-67
HIKMICRO M/G/SPシリーズ用ポーチ SP01-POUCH
※品番：HM-SP01-POUCH
即納
オプション品
|
税別 10,700円 （税込 11,770円） |
|||
商品コード VSD-003-01
測定器用三脚スタンド SD-04 サトテック
※4段アルミニウム／耐荷重5kg／伸長145cm／縮長50cm／重量1252g
即納
オプション品
|
税別 12,800円 （税込 14,080円） |
|||

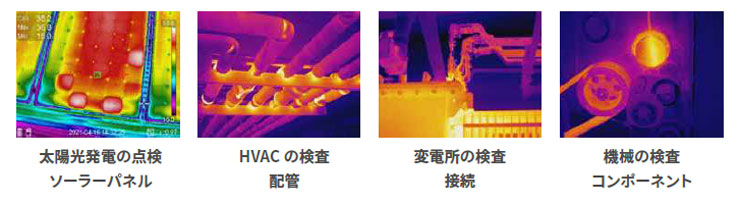

用途
太陽光発電・ソーラーパネルの点検、HVACの検査、変電所の接続検査、機械の検査
特長

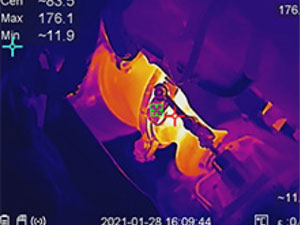

高画質
高感度のVOx検出器搭載
最大640×480(307,200pixel)のIR解像度

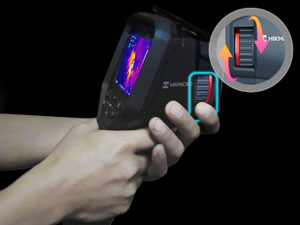

マニュアルフォーカス
手動フォーカスリングを調整して0.1mの距離にある対象物もはっきりと検査可能

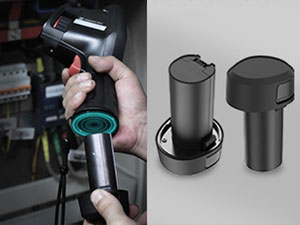

交換可能なバッテリーシステム
バッテリー（×2）とバッテリー充電器が付属。
長時間の検査にも対応

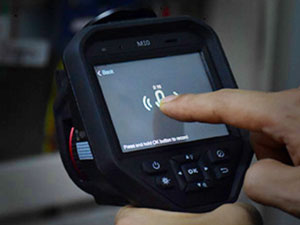

テキストメモ・音声メモ
画像内にテキストまたは音声で注釈を付けることが可能
ワンタップレベル＆スパン
画面を1回タップして関心のある画像領域の温度をすばやく強調表示

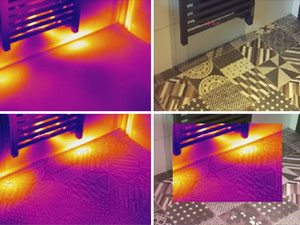

複数画像モード
複数の温度測定モードを選択可能（サーマル、フュージョン、PIP、オプティカルモード）

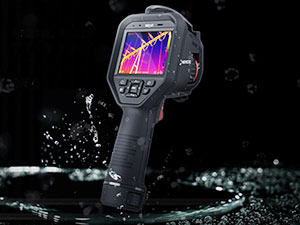

頑丈で耐久性のあるデザイン
水やほこりから保護するためのIP54規格
産業用途に適した2mの落下保護を備えています。

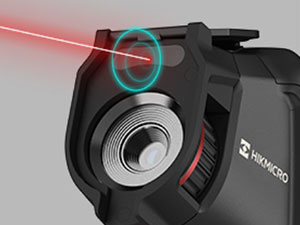

レーザーポインター搭載
レーザーポインター搭載で、対象物の中心点の位置を示すのに役立ちます。
温度測定ソフトウェア
PC用とスマホ・タブレット用温度測定ソフトウェアを無料でダウンロード可能
PC用ソフトウェア HIKMICRO Analyzer
※弊社HPダウンロードページよりダウンロード
- ■ 記録画像に含まれる温度情報を検証および分析
- ■ 材料の種類、タグの追加など、材料管理機能を備えた熱画像を提供
- ■ 画像表示モードの設定、カラーアラームの設定などサーモグラフィデータ分析操作が可能
- ■ 画像材料分析後、サーモグラフィの結果を確認し、画像保存、レポートのエクスポ ート可能
スマホ・タブレット用ソフトウェア HIKMICRO Viewer
※App Store, Google Playよりダウンロード
- ■ 携帯でリアルタイムで画面を共有
- ■ アプリでカメラ設定を変更可能
- ■ 保存した画像をアプリでオフラインで画像パラメータを変更可能
仕様
| モデル | M11 | M11W | M20 | M20W | M30 | M60 |
|---|---|---|---|---|---|---|
| 品番 | HM-TP21S-7QF/W-M11 | HM-TP21S-3AQF/W-M11W | HM-TP22-7QF/W-M20 | HM-TP22-3AQF/W-M20W | HM-TP23-10VF/W-M30 | HM-TP26-15QF/W-M60 |
| サーマルモジュール | ||||||
| 熱画像解像度 | 192 x 144 | 256 x 192 | 384 x 288 | 640 x 480 | ||
| ビクセル間隔 | 12μm | 17μm | ||||
| 測定波長 | 7.5 - 14μm | |||||
| NETD（温度分解能） | < 40 mK (@ 25℃、F#=1.0) | < 35 mK (@ 25℃、F#=1.0) | ||||
| 焦点距離 | 6.9 mm | 3.6 mm | 6.9 mm | 3.6 mm | 9.7 mm | 15 mm |
| FOV (視野角) | 18.8°×14.1° | 37.2°×27.8° | 25°×18.8° | 50°×37.2° | 37.5°×28.5° | 41.9°×33.3° |
| IFOV (瞬時視野角) | 1.74 mrad | 3.33 mrad | 1.74 mrad | 3.33 mrad | 1.75 mrad | 1.13 mrad |
| フレームレート | 25Hz | |||||
| フォーカスモード | マニュアル | フォーカスフリー | マニュアル | フォーカスフリー | マニュアル | マニュアル |
| 絞り | F1.0 | |||||
| 最短撮影距離 | 0.1m | 0.5 m | 0.1m | 0.5 m | 0.2 m | 0.3 m |
| 画像表示 | ||||||
| ディスプレイ | 解像度640×480、3.5インチLCDタッチスクリーン | |||||
| 可視光解像度 | 3264 × 2448 (8 MP) | |||||
| カラーパレット | ホワイトホット、ブラックホット、レインボー、アイアンボウ、レッドホット、融合、レイン | |||||
| 画像モード | 赤外線/可視光線/融合/PIP | |||||
| PIP | 可視画像の中に赤外線画像 | |||||
| 融合 | 可視画像と赤外線画像が合成 | |||||
| 測定・分析 | ||||||
| 目標物温度 | -20℃～550℃ | -20℃～650℃ | ||||
| 精度 | 環境温度が15~35℃、目標物温度が0℃以上である場合、精度が最大（±2℃,±2%） | 精度が最大(±2℃,±2%) | ||||
| 温度設定ポイント | センタースポット、ホットスポット、コールドスポット、オフ | |||||
| 高温アラーム | 音声アラーム | |||||
| ストレージ | ||||||
| 記録メディア | Micro SDカード(16GB) | Micro SDカード(64GB) | ||||
| 画像の記録可能枚数 | 約60000 枚 | 約100000 枚 | 約35000 枚 | |||
| ビデオ録画容量 | 約15時間 | 約54時間 | ||||
| 全般 | ||||||
| Wi-Fi | 802.11 b/g/n (2.4GHz, 5GHz) | |||||
| Bluetooth | Bluetooth 4.2 | |||||
| USBインターフェース | USB Type-C | |||||
| LED ライト | あり | |||||
| レーザーポインタ | あり | |||||
| ワンタップレベル&スパン | あり | |||||
| デジタルズーム | あり | |||||
| 対応言語 | 日本語/英語/ドイツ語/フランス語/ロシア語/韓国語/スペイン語/ポルトガル語/イタリア語/ハンガリー語/チェコ語/スロバキア語/ポーランド語/ルーマニア語/デンマーク語/トルコ語/中国語(繁体字)/アラビア語 | |||||
| バッテリー | 充電式リチウムイオン電池 | |||||
| バッテリー駆動時間 | 約6時間 | 約4時間 | ||||
| 作動温度 | -10℃～50℃ | -20℃～50℃ | ||||
| 保管温度 | -20℃～70℃ | -20℃～60℃ | -20℃～70℃ | |||
| 保護レベル | IP54 | |||||
| 耐落下衝突性能 | 2m | |||||
| 質量 | 約660g | 約686g | ||||
| 寸法 | 244 × 100 × 104 mm | |||||
| 三脚取り付け | UNC 1/4”-20 | |||||
