高周波(マイクロ波)電磁波測定器 EMF-831SD データロガー サトテック

クリックすると縮小します

高周波(マイクロ波)電磁波測定器 EMF-831SD データロガー サトテック

画像をクリックすると拡大します

データロガー電磁波測定器EMF-831SD(3軸式)がおすすめ。磁界強度・電界強度が測定できる電磁波測定器。SDカードにエクセル形式(xls)で記録でき、長時間の測定が可能です。
■ 50 MHz~ 3.5 GHzまでの周波数を測定
■ X・ Y・ Z(3軸方向)の選択可能
■ データホールド・最大値・最小値表示
■ 自動・手動データロガー機能、自動電源OFF機能
■ 電池またはACアダプター(別売品)による動作

送料/代引手数料無料 本体のみ 注文FAX 各種お問合せ 見積依頼
製品名 価格
商品コード KEM-020-01
即納
本体保証つき
高周波(マイクロ波)電磁波測定器 EMF-831SD データロガー サトテック
税別 32,000円
(税込 35,200円)
商品コード VAP-209LP10-02
即納
オプション品
ACアダプター AP-209L サトテック 安定化電源仕様 PSE認証済 ※長期間の記録に必須。本アダプタ以外を使用しての不具合は保証外。
税別 5,000円
(税込 5,500円)
商品コード VSD-003-01
即納
オプション品
測定器用三脚スタンド SD-04 サトテック ※4段アルミニウム/耐荷重5kg/伸長145cm/縮長50cm/重量1252g
税別 12,800円
(税込 14,080円)
商品コード VSW-011-S1
即納
オプション品
データ収集ソフトウェアセットSW-808ST (USBケーブルLOG-USB2付) サトテック ※ソフトウェア(SW-808)とUSBケーブル(LOG-USB2)1本のセット
税別 12,800円
(税込 14,080円)

高周波(マイクロ波)電磁波測定器 EMF-831SD データロガー サトテックの特長

SDカードに記録、SDカードでデータを回収

自動で2~3600秒の範囲で測定間隔を選択し記録

 0~ 3600秒中から1秒ごとに値を調整できます。
 0秒に設定すると、手動データロガー機能になります。
 (1秒時は最初のデータ落ちあり)

 手動で99点まで記録が可能です

出力はエクセル(xls)で特別なソフト不要

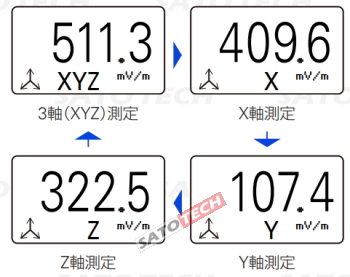

センサー軸の選択ができます

センサー軸の選択

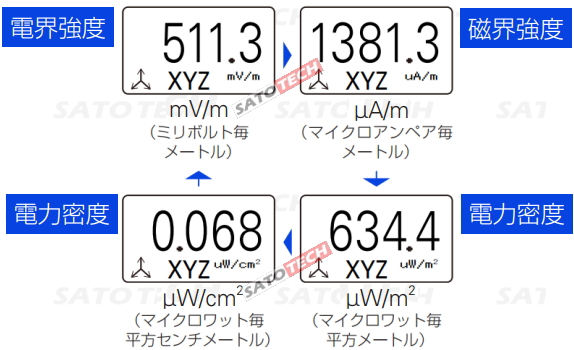

電磁波強度単位の選択可能(mV/m、µA/m、µW/m2、 µW/cm2)

電界強度:mV/m

磁界強度:µA/m

電力密度:µW/m2

電力密度:µW/cm2

電磁波強度単位の選択



●デスクスタンド付き

●最大値・最小値メモリーおよびデータホールド機能付

●SDカード゙(1~16GB)による長時間のデータ記録、PCへのデータコピーが可能

●自動電源オフ機能搭載

自動電源オフを無効にすることも可能です

●RS232通信によるPCとのデータ転送可能

●バックライトつきだから暗いところでの確認も可能

高周波(マイクロ波)電磁波測定器 EMF-831SD データロガー サトテックの仕様

電気的仕様

周波数範囲 50 MHz~ 3.5 GHz

指定測定範囲
(CW信号50MHz以上)

20 mV/m ~ 25.0 V/m
53 µA/m ~ 66.3 mA/m
1 µW/m2  ~ 7.15 W/m2
0 µW/cm2 ~ 0.715 mW/cm2
(範囲外はサービスレンジです)

測定単位 mV/m、V/m、µA/m、mA/m、µW/m2、mW/m2、W/m2、µW/cm2、mW/cm2
分解能

0.1 mV/m、0.1 µA/m、0.1 µW/m2
0.001 µW/cm2、0.001 mW/cm2

ダイナミックレンジ 通常 75 dB
絶対誤差 1.0 dB(1 V/m、2.45GHz)
周波数応答
(コレクションファクタあり)

1.0 dB(1.9 GHz ~ 3.5 GHz)
2.4 dB(50 MHz ~ 1.9 GHz)

等方性 通常 1.0 dB(f > 2.45 GHz)
許容過負荷 0.42 mW/cm2(各軸あたり)
熱応答 ±0.5 dB(0 ℃ ~ 50 ℃)

※上記の電気的仕様は、本体が電磁波発生源から充分に離れた場所でセンサーを発生源に向け、RFフィールド強度3 V/m未満、周波数30 MHz未満、温度23±5℃、湿度25 ~ 75%RHの測定環境下における数値です。

本体仕様

ディスプレイ 52 mm×30 mm バックライトつき
センサー 電界センサー
分解能 0.1 mV/m、0.1 µA/m、
0.1 µW/m2、0.001 µW/cm2
測定範囲 オートレンジ
データロガー機能 自動

サンプリング時間(*)
2 ~ 3600秒まで1秒ごとに設定

手動 1 ~ 99点まで記録
SDカード 1 GB ~ 16 GBまで対応
オーバーロード “--- ”表示
表示機能 データホールド、最大値・最小値
表示間隔 約1秒
データ出力 RS232シリアルインターフェイス
使用・保管環境 0 ℃ ~ 50 ℃、85 %RH以下
電源 単3形乾電池×6本(アルカリ電池推奨) または専用ACアダプター
自動電源OFF ボタン操作なしで約10分後
消費電流 通常測定時:約24 mA / SD書き込み時:約50 mA
寸法 高さ230 mm×幅68 mm×厚み45 mm
重量 約287 g(本体のみ電池含まず)
付属品 テスト電池、取扱説明書
別売品 PC通信用ソフト、USBケーブル、専用ACアダプター

※製品に関係のない電磁波に関するお問い合せやご相談につきまして、弊社では一切受け付けておりません。
また電磁波対策の指導等も行っておりません。
