A&D 卓上型引張圧縮試験機 フォーステスター MCT-1150 / MCT-2150 / MCT-2150W

クリックすると縮小します

A&D 卓上型引張圧縮試験機 フォーステスター MCT-1150 / MCT-2150 / MCT-2150W

画像をクリックすると拡大します

校正書類の発行可:有償


フォースゲージ・プッシュプルゲージに代わる力測定機
卓上型引張圧縮試験機MCTシリーズ(フォーステスター)
汎用型のMCT-1150、高精度なボールネジ及びクロスヘッドを厚くした高剛性・高耐久性のMCT-2150、高性能・低試験力型のMCT-2150Wの全3機種。
・カラータッチパネルで視認性がよく簡単操作
・高精度なロードセル付属で、電源を入れればすぐに使用可能
・試験速度がデジタルで簡単に設定可能
・変位表示を標準装備
・USBケーブルでPCに簡単接続
・パソコン取込みソフトウェア標準付属
・今までフォースゲージやプッシュプルゲージでご使用されている治具(アタッチメント)もご使用可能
・M6ネジ仕様のもので、M6オネジアダプタ使用時
・ミニプリンタAD-8126(別売)と接続し、最大荷重・変位をプリント出力可能
・卓上にて使用可能な省スペース設計 250(W)×405(D)×711(H)mm

送料無料 本体のみ※代引不可 注文FAX 各種お問合せ 見積依頼 校正付見積依頼
製品名 試験力表示分解能 価格
商品コード H-AD-MCT1150
A&D 卓上型引張圧縮試験機(フォーステスター) MCT-1150 (汎用型) ※お見積りをご依頼ください。
0.1N 税別 324,000円
(税込 356,400円)
商品コード H-AD-MCT2150
A&D 卓上型引張圧縮試験機(フォーステスター) MCT-2150 (高性能型)
0.01N 税別 445,000円
(税込 489,500円)
商品コード H-AD-MCT2150W
納期を確認下さい
A&D 卓上型引張圧縮試験機(フォーステスター) MCT-2150W (高性能・低試験力型)
0.001N 税別 572,000円
(税込 629,200円)

卓上型引張圧縮試験機 MCTシリーズ(フォーステスター)の特長

試験力表示分解能:0.1N、0.01N、0.001N、全3機種のラインナップ

汎用型のMCT-1150(試験力表示分解能:0.1N)と高精度なボールネジ及びクロスヘッドを厚くした高剛性・高耐久性のMCT-2150(試験力表示分解能:0.01N)さらに低試験力用に50Nロードセル付属の高性能・低試験力型のMCT-2150W(試験力表示分解能:0.001N)のラインナップ

省スペース設計で、卓上にて使用可能です。250(W)×405(D)×711(H)mm

電源を入れてすぐに使用可能、高精度なロードセルを付属

電源を入れると自動で校正し、すぐに試験が可能です。ロードセルのキャリブレーションは不要です。

お手持ちの治具を使用可能

お手持ちのフォースゲージ・プッシュプルゲージでご使用の他社製治具(取付けネジM6のもの)をお使いいただけます。※ M6オネジアダプタ(別売、型式JM-X009-500N)使用時

プリント出力可能

ミニプリンタAD-8126(別売)と接続し、最大荷重ならびに最大変位をプリント出力可能です。

現場での使用に最適

試験速度がデジタルにて簡単に設定可能(1mm/minステップ)です。変位表示を標準装備しています。

パソコン用取込みソフトウェア標準付属

対応OS:Windows XP、Vista Business、7Pro、8/8.1Pro、10Pro(32/64bit版)、USB:Ver 2.0以上

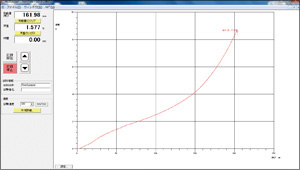

MCT-Logger < 記録ソフト MCT-1150に標準付属 >

リアルタイムにグラフ化。最大点、変位量などを計算し表示します。 また、CSV形式にてカーブデータを出力します。

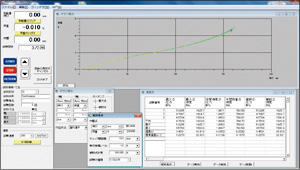

MSAT-Lite < データ処理ソフト MCT-2150に標準付属 >

演算、処理結果を表示。データ解析とグラフ化が可能です。また、CSV形式にてカーブデータを出力します。

タッチパネルで簡単操作

カラータッチパネルにて、視認性が良く簡単に操作が可能です。


メイン画面


マニュアル操作画面


速度設定テンキー画面


試験条件設定画面



メニュー/アラーム動作時画面



サイクル試験設定画面


リミット設定画面


試料破断停止設定画面



様々な材料試験に対応可能

※試験機は防水仕様ではありませんのでご注意ください

電子部品の引張強度


包装容器の圧縮強度


包装容器の突き刺し強度



容器シールはく離強度


引張強度



スイッチの押し込み強さ試験

●スイッチの押し込み強さの測定
●押し込み感覚(フィーリング)を測定
< 製品構成 >
・MCT-1150またはMCT-2150
受圧板φ15mm JM-X004-500N
バイス JM-X011-500N


包装袋のヒートシール強度試験

●包装袋のシールのはく離(剥がす)力の測定
< 製品構成 >
・MCT-1150またはMCT-2150
平行締付型ジョウ JM-JFM-500N×2個


ペットボトルの座屈強度試験

●ペットボトルの座屈強度試験
●ペットボトルの押し潰し力の測定
< 製品構成 >
・MCT-1150またはMCT-2150
圧縮受圧板φ60mm J-C3-1KN-U



フィルムの突刺し試験

●包装用フィルムの突刺し力の測定
●JIS Z1707準拠
●針 φ1mm 先端R0.5mm
< 製品構成 >
・MCT-1150またはMCT-2150
突刺し試験治具 JM-CL-100N


PTP包装の薬剤押出し力試験

●PTP包装(ブリスターパック)の
薬剤を押出す力の測定
< 製品構成 >
・MCT-1150またはMCT-2150
受圧板 φ5mm JM-X008-500N
またはφ15mm JM-X004-500N

刺し試験治具 JM-CL-100N


シリンジ抵抗力試験

●シリンジ(注射器等)の押し込み強さの測定
●プランジャーの動きの滑らかさの確認
< 製品構成 >
・MCT-1150またはMCT-2150
受圧板φ15mm LM-X004-500N
バイス JM-X011-500N



フレキシブルケーブルの引抜試験

●フレキシブルケーブルのコネクティング力の測定
< 製品構成 >
・MCT-1150またはMCT-2150
平行締付型ジョウ JM-JFM-500N
バイス JM-X001-500N


錠剤の強度試験

●錠剤の強度試験
< 製品構成 >
・MCT-1150またはMCT-2150
STA / STB用圧縮受圧板φ60mm J-C3-1KN-U
受圧板φ5mm LM-X008-500N
またはφ15mm JM-X004-500N


食品業務用容器の金具カシメ強度試験

●容器の金具カシメ力の測定
< 製品構成 >
・MCT-1150またはMCT-2150
平行締付型ジョウ JM-JFM-500N×2個



板材の曲げ強度試験

●板材の曲げ強さの測定
●プラスチック・金属・ボールペン等の筆記用具の曲げ強度測定
< 製品構成 >
・MCT-1150またはMCT-2150
曲げ試験治具 先端R2mm JM-B-500N
または 先端R5mm JM-B1-500N


容器のフィルム開封力試験

●容器のフィルム蓋の開封(はく離)力の測定
●約45°方向のはく離
●容器寸法(最大)直径120mm 高さ120mmまで対応可
< 製品構成 >
・MCT-1150またはMCT-2150
容器はく離試験治具
フック JM-X002-500N


試料の飛散防止カバー(安全カバー)

●測定中に試料が破壊して飛び散るのを防止します
●測定者に飛散した試料が当るのを防ぎます
< 製品構成 >
・MCT-1150またはMCT-2150
飛散防止カバー JM-X012



卓上型引張圧縮試験機 MCTシリーズ【A&D】オプション治具 (別途お見積りをいたします)

製品イメージ 型名 品名 概要

JM-JFM-500N

平行締付型ジョウ

1個の型式です。
引張試験を行う場合、上下2個必要になります。
フェイス19(幅)×19(高さ)mm、開き幅10mm
フェイス面はローレット加工です。

J-C3-1KN-U

圧縮受圧板 1KN/500N/50N用 φ60mm

板サイズφ60mmです。
圧縮試験を行う場合、上下2個必要になります。

JM-B-500N R2曲げ試験治具

下部支点R2、上部支点R5です。
下部スパン間10~110mmです。



JM-B1-500N

R5曲げ試験治具

下部支点R5、上部支点R5です。
下部スパン間10~110mmです。

JM-X001-500N

アタッチメントセット(*印の6治具セット)

アタッチメントのセットです。
・フック(型式:JM-X002-500N)、
・V溝圧子(型式:JM-X003-500N)、
・受圧板φ15mm(型式:JM-X004-500N)、
・円錐圧子(型式:JM-X005-500N)、
・山形圧子(型式:JM-X006-500N)、
・延長ロッド(型式:JM-X007-500N)

JM-X002-500N

フック (*)

フック開口部は幅6mm、フック内は直径10mmです。
ひも状のものを引っかけることができます。

JM-X003-500N

V溝圧子 (*)

先端V溝角度90度
直径10mm、長さ20mm

JM-X004-500N

受圧板φ15mm (*)

先端円錐形状
角度90度、直径10mm、長さ20mm

JM-X005-500N

円錐圧子 (*)

先端円錐形状
角度90度、直径10mm、長さ20mm

JM-X006-500N

山形圧子 (*)

先端刃型形状
角度60度
刃幅10mm、直径10mm、長さ20mm

JM-X007-500N

延長ロッド (*)

フックおよび各アタッチメントを伸ばして取り付けたいときに使用します。
長さ80mm
アダッチメント取付部M6メネジ、深さ14mm

JM-X008-500N

受圧板φ5mm

小さいものを圧縮するときに使用します。
先端直径5mm、高さ20mm

JM-X009-500N

M6オネジアダプタ

M6メネジの治具およびアタッチメントを取り付けるときに使用します。

JM-X010

下部アダプタ

下部治具をずらして取り付けたいときに使用します。

JM-X011 MCT用バイス

最大荷重500N、 開き幅MAX30mmです。

JM-X012 飛散防止カバー

試料の飛散防止用カバーです。
※アクリル製カバーのみ

JM-X013 テンシロン治具用MCTジョウスタンド

最大荷重500N。
テンシロン用試験治具を使用する為のジョウスタンドです。
ピン付です。

JM-X014 ピンチャック 100N用

最大荷重100N ピンバイスと同じものです。
掴みピン径MAXφ3.2mmです。
※ 交換針(型式:JM-CL-100N-01)もご使用できます。

JM-CL-100N

MCT用 突刺し試験治具

最大荷重100N フィルムの突刺し試験用です。
針 φ1mm、先端R 0.5mmです。
※ 交換針(型式:JM-CL-100N-01)もご用意しています。



JM-CL-100N-01

突刺し治具用交換針(10本/1セット)

上記 交換突刺し針 φ1mm、先端R 0.5mm。

JM-JXM-250N

ポイントチャック 250N用

最大荷重250N 先端幅2mmの小さな平行締付ジョウです。
はく離試験に適しています。

JM-PZ-50N

容器シールはく離試験治具

最大荷重50N。
容器の蓋のシールはく離強度測定用治具です。
約45°はく離。
※ フック(型式:JM-X002-500N)が別途必要です。

  J-X011 MCT治具取付金具(RTF/RTG/STB用)



卓上型引張圧縮試験機 MCTシリーズ【A&D】本体オプション (別途お見積りをいたします)

製品イメージ 型名 品名 概要
AD-8126 ミニプリンタ

最大荷重及び最大変位及びロット内の平均を印字します。



MSAT-Lite

解析ソフト MSAT-Lite (MCT-2150に標準付属)

MCT用の解析ソフトです。
PCは本体とUSBケーブルにて接続します。



USM-500N

MCT用ロードセル 500N

MCT本体にロードセルは付属しますが、故障したときに単品で購入できます。


卓上型引張圧縮試験機 MCTシリーズ【A&D】の仕様

型名 MCT-1150(汎用型) MCT-2150(高性能型) MCT-2150W(高性能型・低試験力型)
最大試験力容量 500N 500N 500N
クロスヘッドストローク 400mm 370mm 370mm
有効ストローク(※1) 315mm 285mm 285mm
クロスヘッド速度範囲 10~300mm/min:設定値の±5%以内(※2) 10~300mm/min:設定値の±5%以内(※2) 10~300mm/min:設定値の±5%以内(※2)
クロスヘッド速度設定 デジタル設定:上記範囲内にて1mm/minステップ デジタル設定:上記範囲内にて1mm/minステップ デジタル設定:上記範囲内にて1mm/minステップ
クロスヘッド速度と試験力容量 全速度範囲にて最大試験力容量まで試験可能 全速度範囲にて最大試験力容量まで試験可能 全速度範囲にて最大試験力容量まで試験可能
クロスヘッドリターン速度 選択設定(3速:10、100、300mm/min) 選択設定(3速:10、100、300mm/min) 選択設定(3速:10、100、300mm/min)
送りネジ 台形ネジ 高精度ボールネジ 高精度ボールネジ
試験力測定精度(500Nロードセル使用時) ±0.2% F.S 500N~50N:±0.2% F.S
50N~5N:指示値の±2%
5N以下:±0.1N以内
500N~50N:±0.2% F.S
50N~5N:指示値の±2%
5N~:±0.1N以内
試験力測定精度(50Nロードセル使用時) - - 50N~5N:±0.2% F.S
5N~0.5N:指示値の±2%
0.5N~:±0.01N以内
試験力表示分解能(500Nロードセル使用時) 0.1N 0.01N(100Nを越えた場合0.1N表示) 0.01N(100Nを越えた場合0.1N表示)
試験力表示分解能(50Nロードセル使用時) - - 0.001N(10Nを越えた場合0.01N表示)
試験力校正 オートゼロ機能(キャリブレーション不要) オートゼロ機能(キャリブレーション不要) オートゼロ機能(キャリブレーション不要)
変位表示 000.0mm(最小0.1mm) 00.00mm(最小0.01mm:100mm以上は0.1mm表示) 00.00mm(最小0.01mm:100mm以上は0.1mm表示)
付属ソフトウエア MCT-Logger MSAT-Lite MSAT-Lite
安全機構 1. 上下限位置2点のストロークリミッタ
2. オーバロードリミッタ(ロードセル定格の105%を越えると自動停止)
3. 非常停止スイッチ
1. 上下限位置2点のストロークリミッタ
2. オーバロードリミッタ(ロードセル定格の105%を越えると自動停止)
3. 非常停止スイッチ
1. 上下限位置2点のストロークリミッタ
2. オーバロードリミッタ(ロードセル定格の105%を越えると自動停止)
3. 非常停止スイッチ
大きさ 幅250×奥行405×高さ711mm 幅250×奥行405×高さ711mm 幅250×奥行405×高さ711mm
質量 17kg 18kg 18kg
電源 AC90~240V 1Φ 50/60Hz AC90~240V 1Φ 50/60Hz AC90~240V 1Φ 50/60Hz
消費電力 90W 90W 90W
環境条件 温度:5~40℃、湿度20~80%RH 温度:5~40℃、湿度20~80%RH 温度:5~40℃、湿度20~80%RH
推奨環境 23±2℃、湿度:50±10%RH 23±2℃、湿度:50±10%RH 23±2℃、湿度:50±10%RH
標準付属品 取扱説明書、500N用ロードセル、PC用ソフトウェア(CD-ROM)、USBケーブル 取扱説明書、500N用ロードセル、PC用ソフトウェア(CD-ROM)、USBケーブル 取扱説明書、500N用ロードセル、50N用ロードセル、PC用ソフトウェア(CD-ROM)、USBケーブル

(※1)標準平行締付型ジョウ使用時
(※2)無負荷時

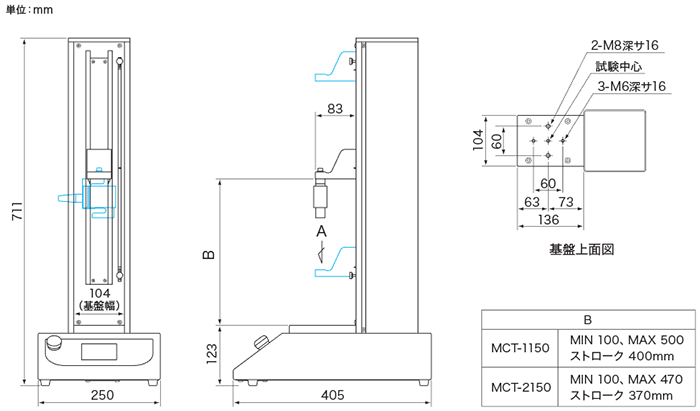

卓上型引張圧縮試験機 MCTシリーズ【A&D】の外形寸法図
